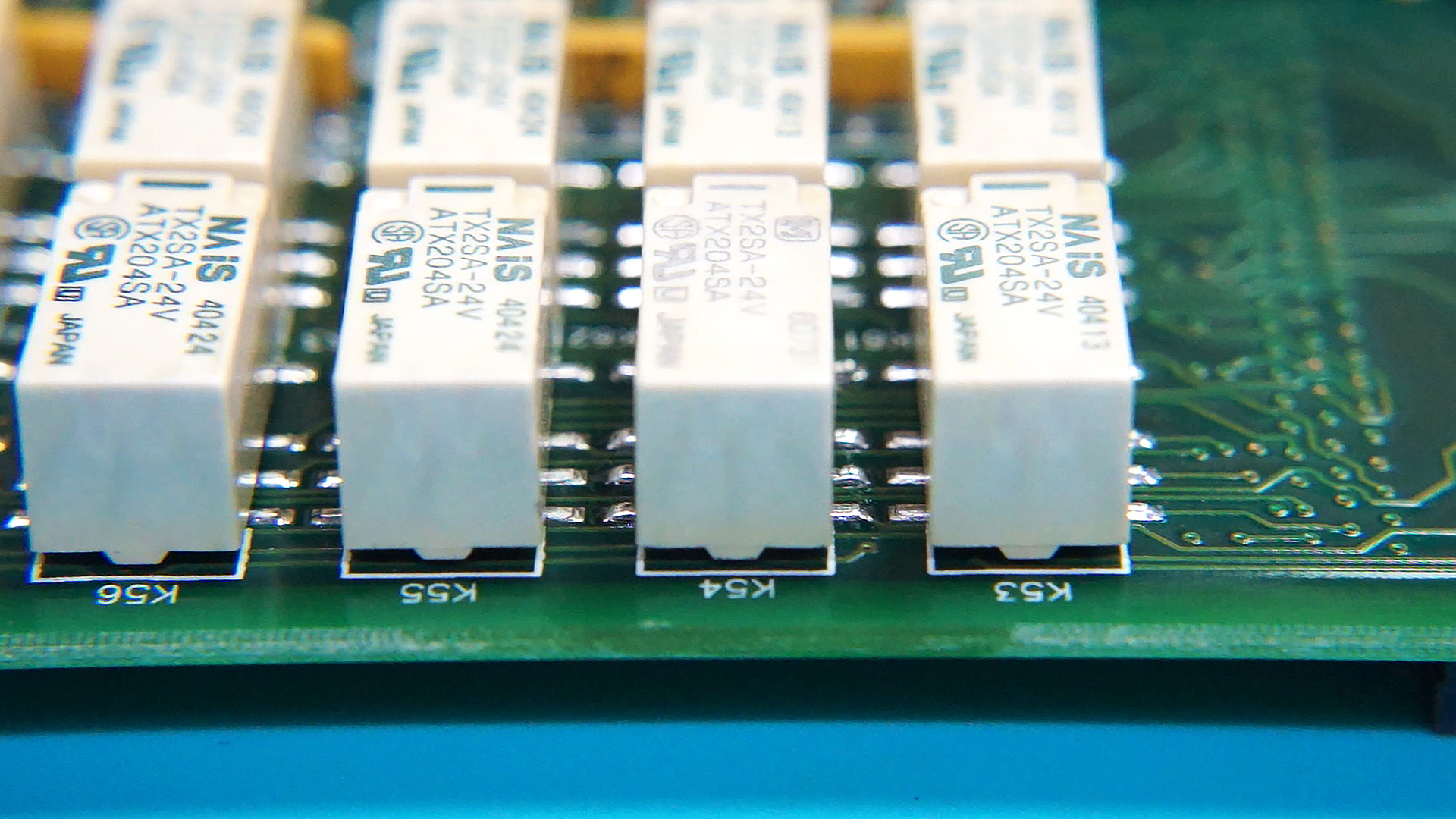

維修物品時,首先要把舊的零件拆焊,再焊上新的零件,其中,拆焊的方式與使用工具,又會依據維修物而有所不同。
在維修示範#01:流量控制板更換壓力傳感器的影片裡, 已使用吸錫槍拆焊的方式,所以接下來要使用不一樣的工具——吸錫線,來示範這次維修繼電器的拆焊部分。
使用工具與材料:

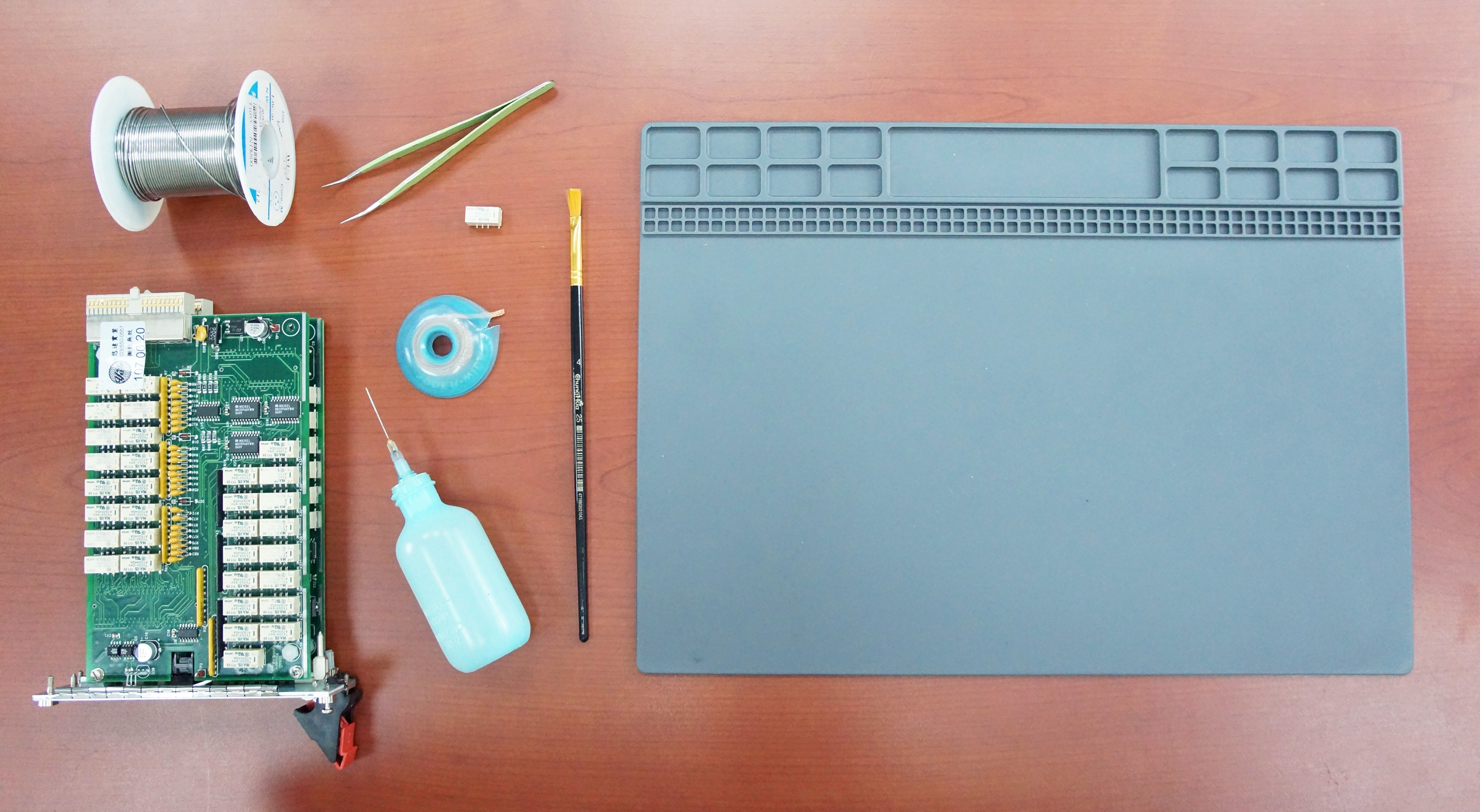

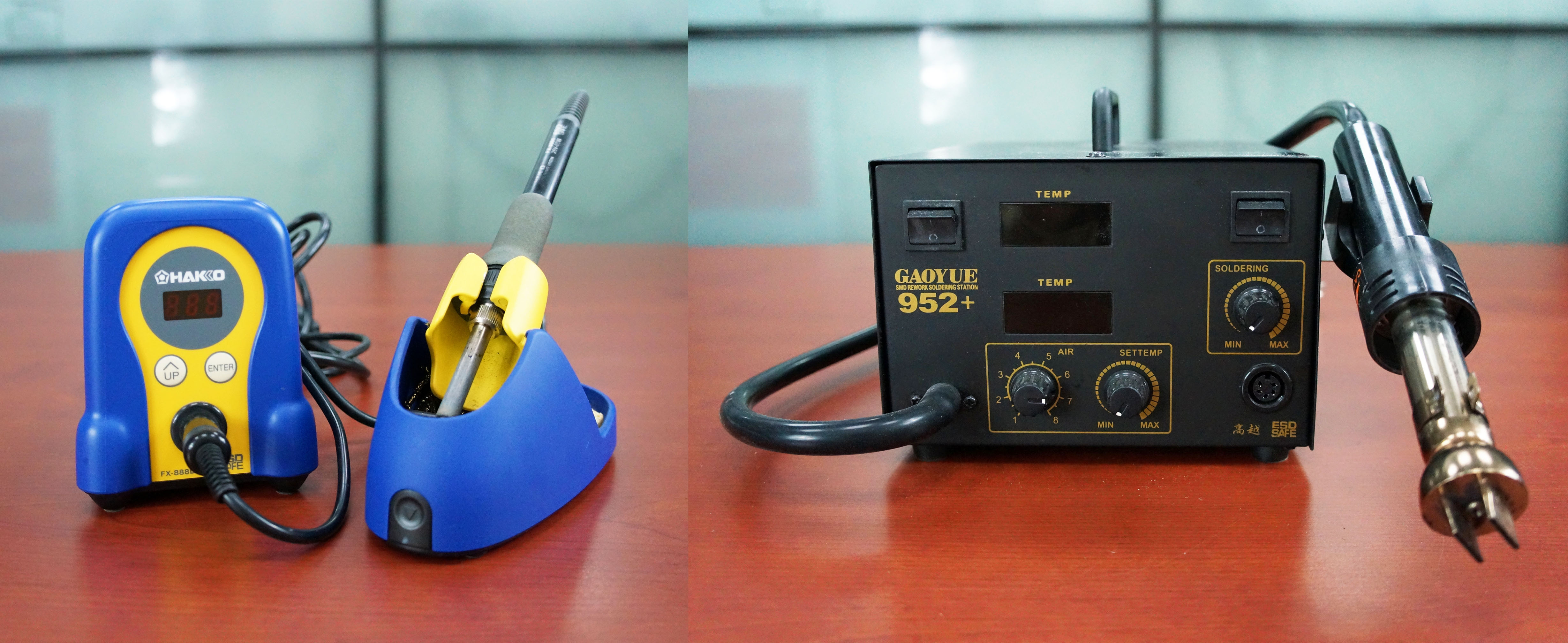

隔熱墊、焊錫、鑷子、吸錫線、平塗筆(約2-4號尺寸)、中性助焊劑、控溫烙鐵以及熱風槍

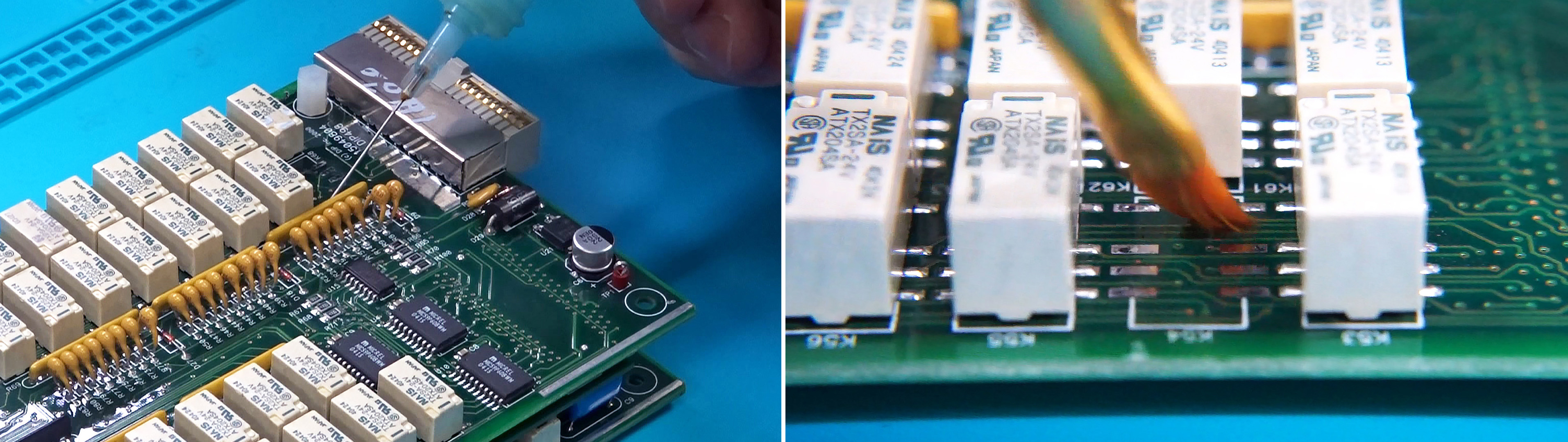

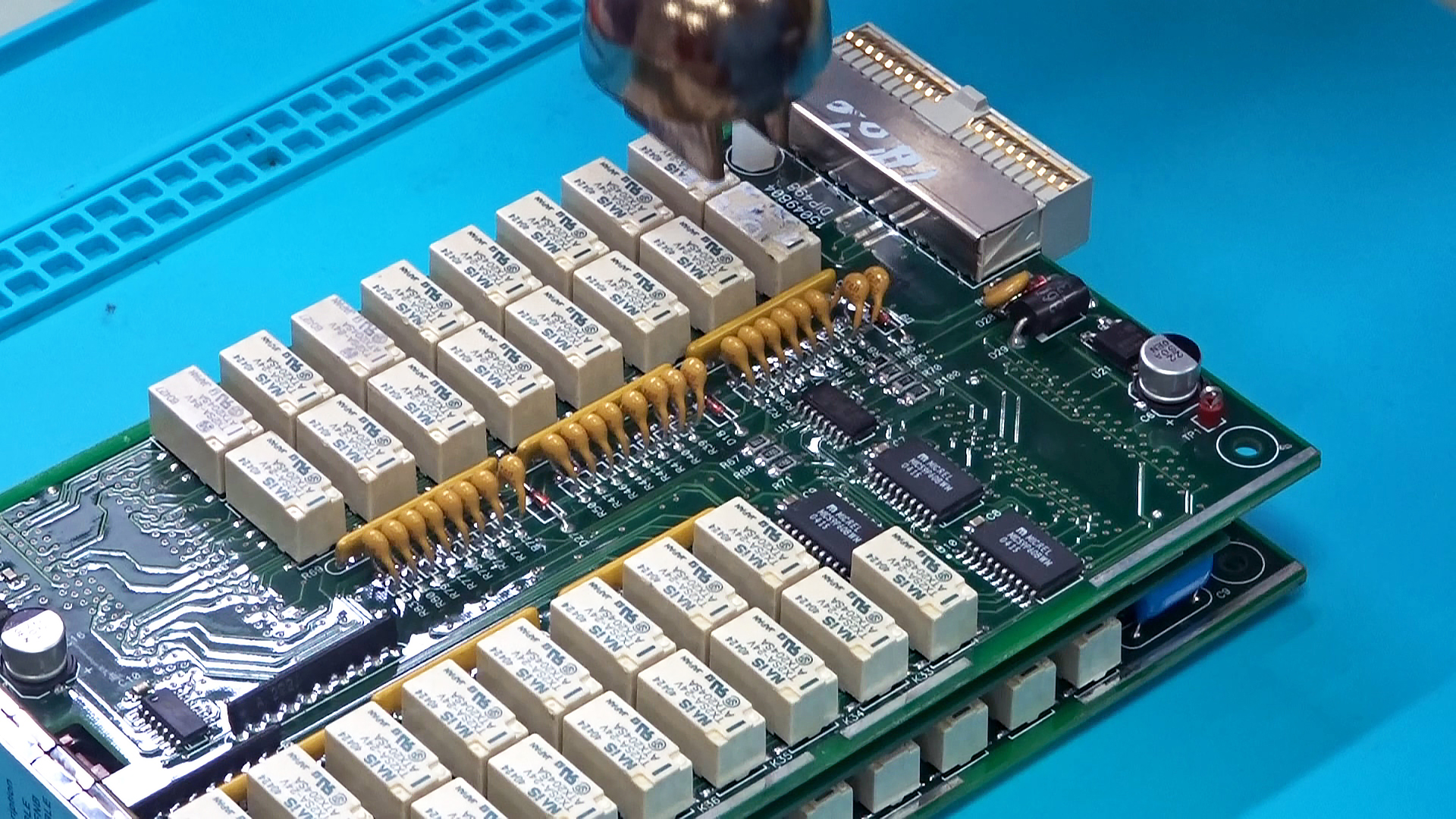

第一步,先把壞掉的零件拆焊,使用熱風槍用"繞"的方式在零件上方均勻加熱,這是為了平均多層板的溫度,避免同一區塊加熱過度,而導致下方的多層板燒壞。
繞了大約20秒後,熱風槍開始靠近要更換的零件,輕輕地左右搖動,觀察並確認是否加熱完畢,等到待拆的物件可以被輕推而移動時,便代表已經可以取出零件了。

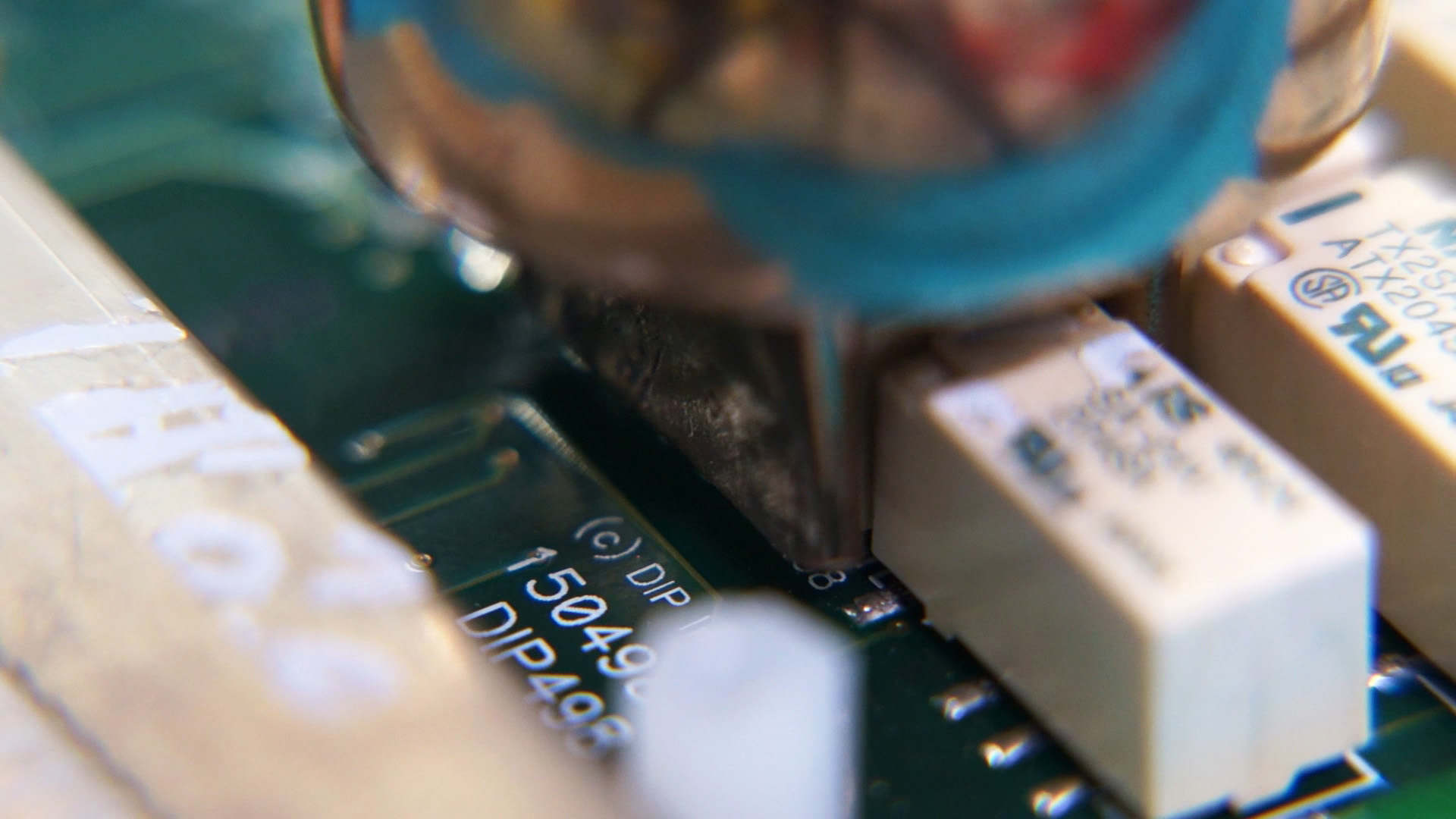

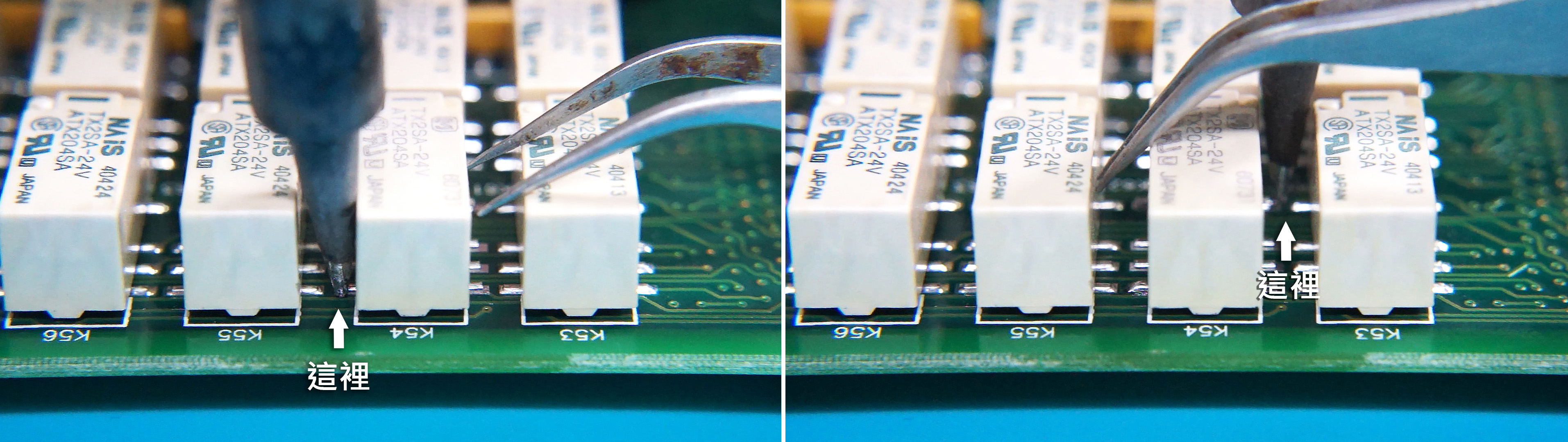

使用鑷子取出零件的動作要輕、要迅速,以免焊錫冷卻太快,零件取不下來。

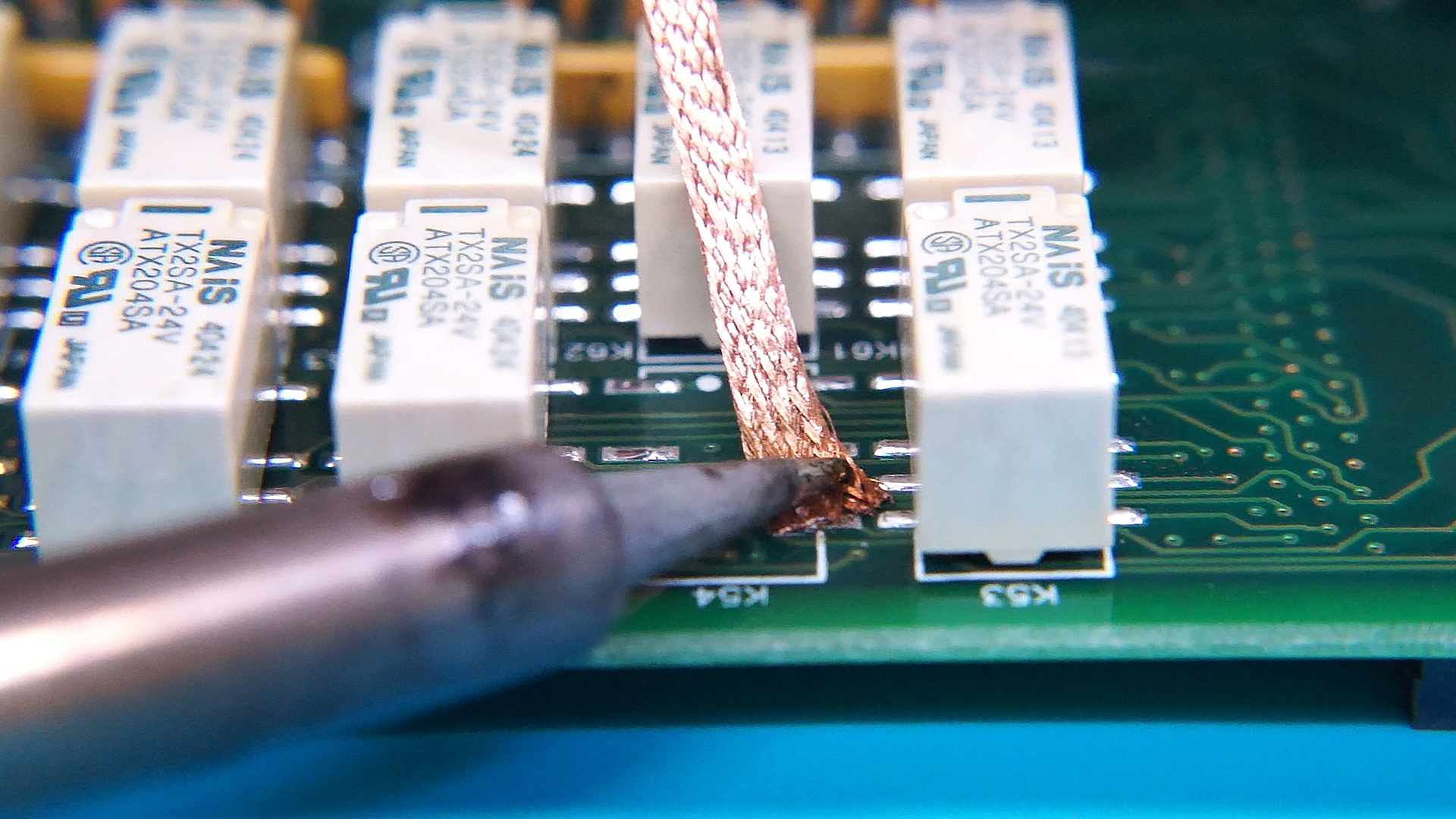

將吸錫線拉出所需的長度,烙鐵則放在吸錫線上,貼著多層板把多餘的錫吸起來,記得使用烙鐵吸錫時不可太用力朝下壓,可能會黏著到電路板,導致表面也被扒起來。
STEP3. 加上助焊劑塗均勻在已拆焊的零件位置加上適量的助焊劑,並用平塗筆塗均勻。
這次使用的中性助焊劑又稱免洗助焊劑,使用後可以不用清洗,但若是酸性或鹼性的助焊劑,因為這兩種性質對基板有一定的腐蝕性,可能會降低電導性、甚至造成短路,所以記得一定要洗掉。
將新的零件放到多層板上,在開始焊接時,可以先熔一點錫在烙鐵上,首先焊接兩個斜對角的引腳,固定好零件後,才方便後續處理其他的引腳。

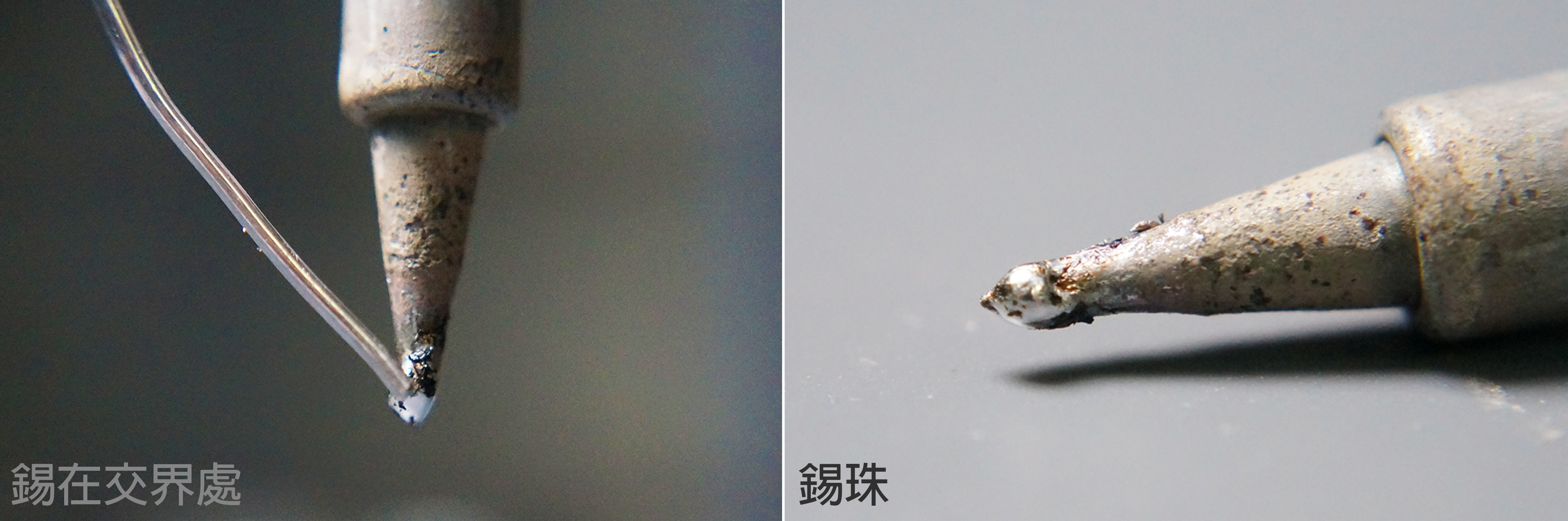

操作時,記得烙鐵要垂直下,錫則在烙鐵與引腳交界處,也要注意彼此的距離,避免燒到旁邊的零件。熔的錫絲量不要太多,也要避免產生錫珠,這兩者可能都會導致板子的通孔被堵住。
將全部的引腳都焊接好後,繼電器的維修就完成了。
這次維修繼電器最困難的部分,除了因為多層板中間的材質是銅,導熱與散熱的速度快,錫很容易冷卻,再加上繼電器零件之間的距離又近,兩者對於焊接的熟練度與操作速度都是非常講求。
想要提升能力沒有其他的捷徑,唯有多看多練習,才能夠越來越厲害。
有其他問題與想法歡迎寄到信箱,或在教學影片下方留言,我們會盡快回覆你喔!
